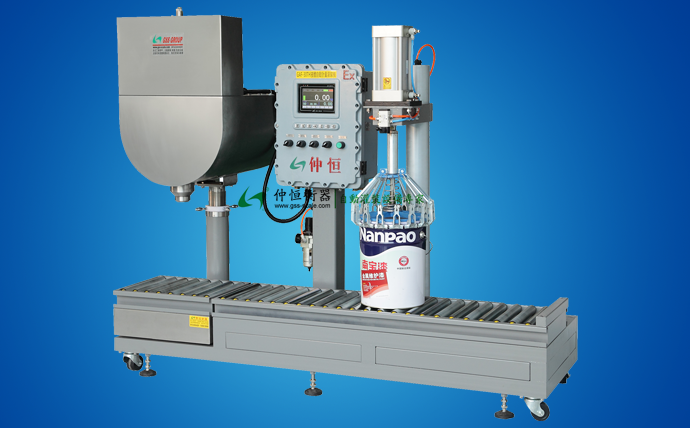

■產品型號：儲桶式定量灌裝機 GAF-30Ex
■產品適用：適用于化工、食品、日化等敞口包裝桶液體物料之灌裝，如：涂料、樹脂。
■基本參數：
|
使用電源
|
AC220V 50/60HZ
0.1KW
|
灌裝能力
|
120~360桶/Hr
|
|
使用氣源
|
0.5~0.7 Mpa
|
灌裝精度
|
≤ 0.1 %
F.S.
|
|
灌 裝 量
|
10~30kg
|
灌槍材質
|
SUS304/SUS316/PTFE(可選)
|
|
分 度 值
|
10g
|
防爆等級
|
Exd11BT4
|
■產品特點：
◆儲桶灌裝：大型不銹鋼中間桶給料，60mm大通徑灌槍，適用于反應釜下直接灌裝；
◆分流裝置：灌槍頭搭配可拆卸式分流裝置，確保物料大流量灌裝時不飛濺，同時保證灌裝精度；
◆替換夾頭：采用可替換式氣動夾蓋機，可適用于市場上不同規格金屬桶的夾蓋。一鍵操作，快
速準確。
■系統特點：
◆中文顯示：7英寸全中文彩色液晶屏幕，全程中文傻瓜式引導操作；
◆智能效率：秤臺無桶禁止灌裝，差壓式零時差撞桶保護,自動去皮、自動偵測啟動灌裝、智能防
呆、故障檢測等，可實現單人同時操作灌裝及鎖蓋作業；
◆設備灌槍：源自德國技術，五層密封件設計，確保灌裝完畢無滴漏現象；
◆操作方便：可調式包裝桶定位槽，定位快速、準確；系統自動偵測桶定位，自動啟動灌裝;灌槍
高度可調150mm，適用不同規格桶；
◆功能切換：儲桶式定量灌裝機可凈重/毛重、自動/手動功能切換模式；
◆準確快速：配置大小球閥組及雙段灌槍，大、中、小、微量四段設計,杜絕來料流速變化對灌裝
精度的影響，確保灌裝準確度高及速度快；
◆進口配置：原裝西門子PLC/三菱PLC（可選）、日本OMRON繼電器、法國施耐德開關、德國Festo氣缸
及大小球閥組（可選）、西門子人機界面，確保設備整體性能穩定、快速準確、堅固耐用；
◆防爆防護：整體鑄鋁隔爆級電控箱，防爆等級Exd II BT5,防護等級IP67。
■操作流程：
開機---人工放桶至秤臺快速定位對口--系統自動偵測桶位--自動去皮--自動打開灌槍及球閥組開
始灌裝--大、小二段式灌裝--到達目標值---灌槍自動關閉--人工移至夾蓋區--按【夾蓋】鍵氣動
夾蓋---人工碼垛。
■功能選配：
自動輸送 / 自動定位、對口 / 其他定制。
■產品概述：
液體灌裝機是一種自動化程度極高的包裝設備，其主要功能是將液體物料自動灌裝成預定設置的重
量。液體灌裝機在灌裝過程中可以有效避免物料溢出，較大程度地防止物料本身對環境的污染，從
而對操作人員進行有效地勞動保護。其系統工作穩定可靠，操作簡單，灌裝準確。灌裝機主要由灌
槍裝置、PLC系統控制部分、稱重系統、灌裝架臺、輸送設備等組成。
■應用領域：
√涂 料 √樹 脂 √油 漆 √機 油 √甘 油 √膠粘劑 √固化劑 √稀釋劑
√油 墨 √助 劑 √乳 酸 √磷 酸 √硫 酸 √添加劑 √乳膠漆 √潤滑油
√鹽 酸 √香精香料 √丙烯酸樹脂 √化工、食品行業液體物料。
■備注說明：
欲了解儲桶式定量灌裝機詳細資料，歡迎在線或來電咨詢，我們會根據貴司產品特性及具體要求，提
供詳細的設計方案及報價，謝謝！
