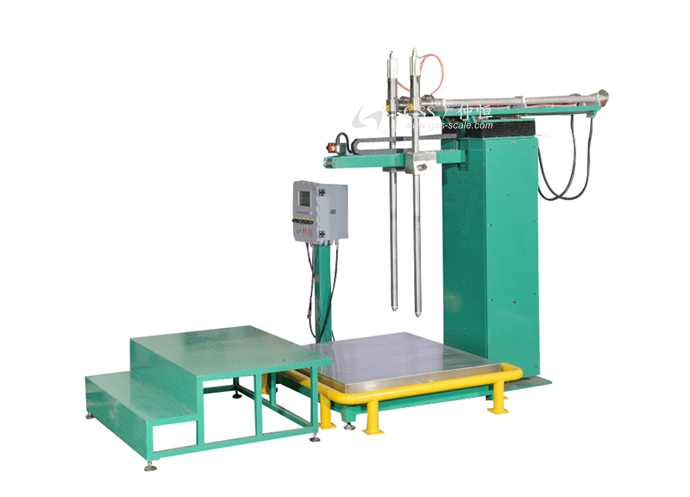

■產品型號：GAF-1500L2-Ex 定量灌裝機
■產品適用：適用于易產生泡沫、易爆的液體物料之灌裝，如：清洗劑、洗滌劑、四氫呋喃、正戊烷、
醋酸甲酯、易爆溶劑等。
■基本參數：
|
使用電源
|
AC220V 50/60HZ
0.1KW
|
灌裝能力
|
40~90桶/Hr
|
|
使用氣源
|
0.5~0.7 Mpa
|
灌裝精度
|
≤ 0.1 %
F.S.
|
|
灌 裝 量
|
100~1200kg
|
灌槍材質
|
SUS304 / SUS316
|
|
分 度 值
|
0.1kg
|
防爆等級
|
Exd11BT4
|
■產品特點：
◆長管型灌槍:從包裝桶底部灌裝,可以抑制泡沫產生,防止液體物料溢出,也可抑制灌裝過程中產
生靜電；
◆雙槍單計量:適用于兩種不能混合的液體物料之灌裝，系統設置兩種灌槍禁止同時啟動之保護；
◆氣動式操作鈕操作更加便利，提高作業效率，搭配充氮裝置及接地警報裝置，可較大的消除易
爆液體灌裝時所產生的危害；
■系統特點：
◆中文顯示：7英寸全中文彩色液晶屏幕，全程中文傻瓜式引導操作；
◆智能效率：秤臺無桶禁止灌裝，差壓式零時差撞桶保護，自動去皮、智能防呆、故障檢測等，
可實現單人同時操作灌裝及鎖蓋作業；
◆設備灌槍：源自德國技術，五層密封件設計，確保灌裝完畢無滴漏現象；
◆操作方便：灌槍快捷操作鍵啟動 / 急停、灌裝高度可調150mm，適用不同規格桶；
◆功能切換：凈重/毛重、自動/手動功能切換模式；
◆準確快速：配置大小球閥組及灌槍,大、小、微量三段式灌裝設計，杜絕來料流速變化對灌裝精
度的影響，使灌裝準確度高及速度快；
◆進口配置：原裝西門子PLC/三菱PLC（可選）、日本OMRON繼電器、法國施耐德開關、德國Festo
氣缸及大小球閥組（可選）、西門子人機界面，確保設備整體性能穩定、快速準確、堅固耐用；
◆防爆防護：整體鑄鋁隔爆級電控箱，防爆等級Exd II BT5,防護等級IP67。
■操作流程：
開機--叉車放桶至秤臺---操作灌槍手柄，按剎車解除鈕并左右、前后快速對口--釋放剎車解除
鈕，灌槍緊緊固定--按【開始】鍵--灌槍自動插入桶口--自動去皮--自動打開灌槍及球閥組---
大、小、微量三段灌裝---灌槍自動隨液面自動提升---到達目標值---灌槍自動關閉并升至桶外
---（移除灌槍至下一桶，重復以上步驟至50GL四桶灌裝結束）---灌裝完成。
■功能選配：
自動輸送 / 充氮裝置 / 接地警報裝置 / 其他定制。
■產品概述：
液體灌裝機是一種自動化程度極高的包裝設備，其主要功能是將液體物料自動灌裝成預定設置的
重量。液體灌裝機在灌裝過程中可以有效避免物料溢出，較大程度地防止物料本身對環境的污染，
從而對操作人員進行有效地勞動保護。其系統工作穩定可靠，操作簡單，灌裝準確。灌裝機主要
由灌槍裝置、PLC系統控制部分、稱重系統、灌裝架臺、輸送設備等組成。
■應用領域：
√涂 料 √溶 劑 √香 精 √處理劑 √固化劑 √清洗劑 √四氫呋喃
√助 劑 √樹 脂 √醚 類 √添加劑 √稀釋劑 √醇 類 √烷類
√苯 類 √烯 類 √酮 類 √化工、食品行業液體物料
■備注說明：
欲了解設備詳細資料，歡迎在線或來電咨詢，我們會根據貴司產品特性及具體要求，提供詳細的設
計方案及報價，謝謝！
